陶瓷气体放电管的前世今生—早期的防雷器件
发布时间:2019-11-27 15:18   浏览次数:


本文阐述了防雷基础元器件——陶瓷气体放电管的的发展过程。介绍了早期的防雷元器件,针对相关元器件产品存在的缺陷,提出了应用上的选择性建议,同时对未来陶瓷气体放电管产品技术与发展进行了展望。本篇介绍早期的几种防雷器件。




防雷相关(元)器件

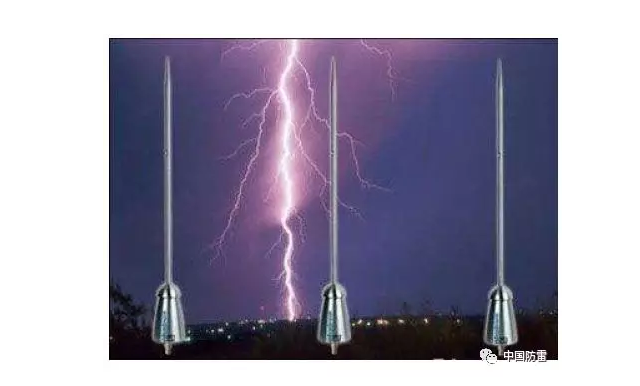

  接闪器(避雷针)



避雷针只能防直击雷,且只能对建筑物形成保护。它在接闪的时候,还会泄放大量感应雷。而避雷针泄放的感应雷会在瞬间沿着天线、馈线、信号线和电源线等侵入电器内部,给电器带来的危害。

除了雷电(大气放电产生的雷击),过电压的产生的原因还有:

• 设备开关的电涌

• 静电放电现象

• 线路故障

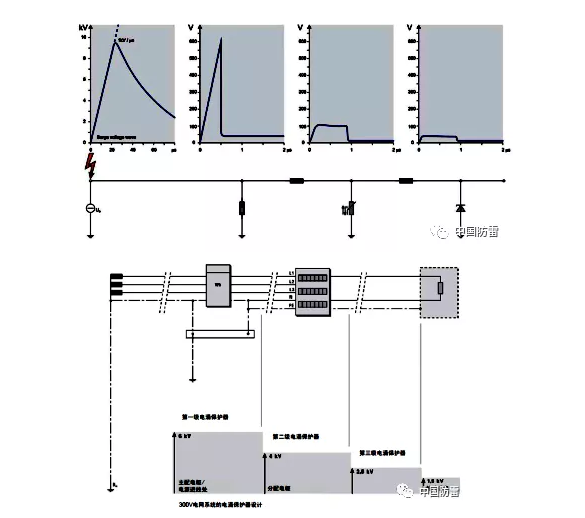

因此,仅靠避雷针防雷还不够,必须设置多级防雷系统,各级分类保护;多种元件来防雷电、防过电压。通常使用三类基本保护元件:

1.间隙气体放电元件(如:陶瓷气体放电管)

2.固体防雷元件(如:压敏电阻)

3.半导体防雷元件(如:抑制二极管 TVS,ESD 多脚元件,可控硅等)

为了达到良好的保护效果,这些元件通常都被精细地组合在一起。




早期防雷元件(避雷器)

  羊角间隙

其两极由角形棒或者电极组成,一极固定在绝缘件上 连接带电导线,而另一极接地。羊角间隙和金属灭弧栅格,将电弧分成若干段,并利用空气吹弧,使电弧迅速冷却和拉长,并迅速冷却,以利熄弧。间隙击穿后电弧在角形棒间上升拉长,电弧电流较小时可以自行熄弧;电弧电流大到几十 KA 或者以上时,自行熄弧会有一定风险;http://www.sbdz.com/a/products/fangleiqiyuanjian/shuntaidianyayizhigua/
