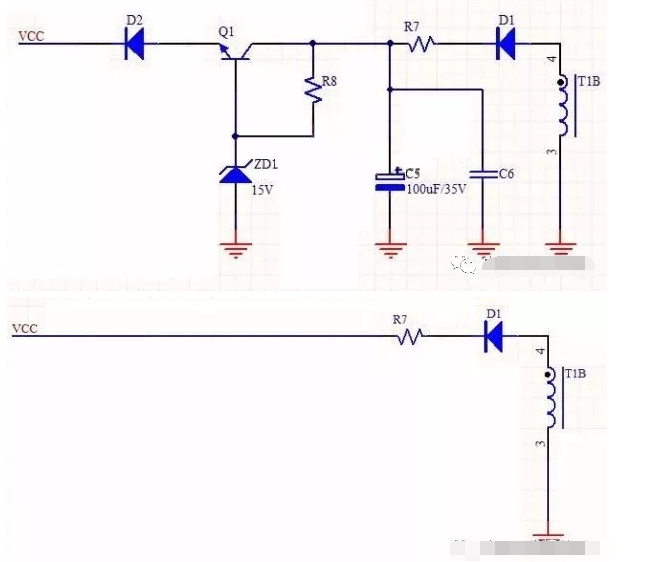

VCC绕组供电。

输出电压变化范围宽的情况下，需要增加VCC的辅助绕组供电。

或者IC的VCC供电范围比较窄，要满足轻载、重载以及起机的情况。

IC的VCC范围比较宽，直接采用VCC绕组整流后串联个电阻使用。

R7的用法一般有的用电阻，有的可以用磁珠。电压电流范围比较宽的话，R7用插件电阻，在大电流时和高压是能帮IC减小点电压。

R7还有个用处是在切载的时候能吸收掉VCC的尖峰，避免切载时IC的VCC过高保护。

R8的取值，ZD1是15V，Q1进来的电压是20V，直流放大增益按照40倍（hef一般是50-300,40是留余量的算法）来算。IC工作电流为10mA，R8=（20V-15V）/（10mA/40倍）=20kΩ。防雷元器件采购请咨询社保电子：
