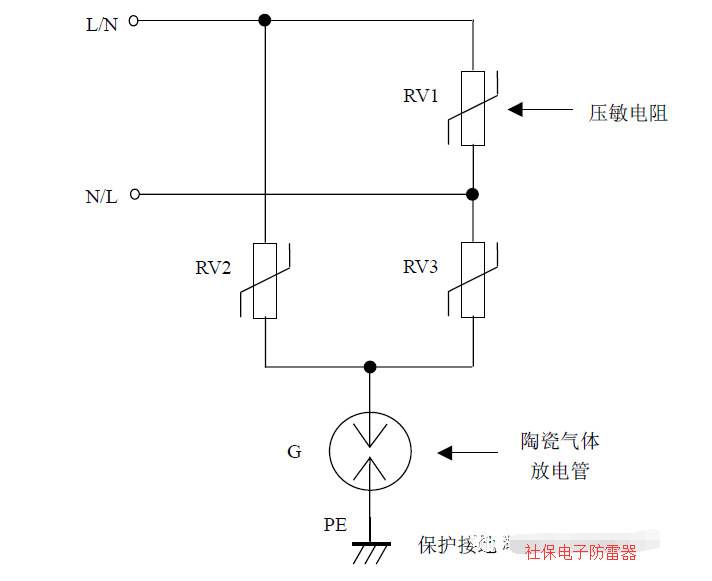

一、单相并联式防雷器电路一：最简单的电路

说明：

①优点：电路简单，采用复合对称电路，共模、差模全保护， L、N可以随便接。

缺点：压敏电阻RV1短路失效后易引起火灾。最好在每个压敏电阻上串联一个工频保险丝以防压敏电阻短路起火。如果L、N线不可能接反，则可省去压敏电阻RV2、RV3，将放电管G的上端直接接到N线上，构成“1+1”电路。

②压敏电阻的压敏电压值参照下表选取（选压敏电压高一点的更安全、耐用，故障率低，但残压略高）；根据通流容量要求选择外形尺寸和封装形式，或采用几个压敏电阻并联（应挑选压敏电压相近的并联，以延长使用寿命和确保安全）。

③陶瓷气体放电管的通流容量根据要求的通流容量选择，直流击穿电压为470V～600V。当要求的通流容量≤3KA时，可以用玻璃放电管代替。

④压敏电阻和气体放电管都必须按冲击10次以上的降额值计算通流容量（压敏电阻为一次冲击通流容量的三分之一左右，气体放电管为最大通流容量的一半左右）。
