社保电子防雷器-电路级ESD防护方法

发布时间:2018-05-09 18:01 　 浏览次数：

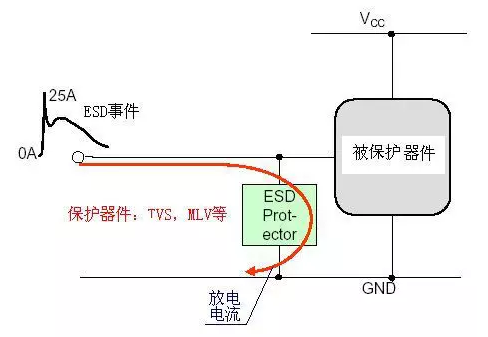

1、并联放电器件

常用的放电器件有TVS，齐纳二极管，压敏电阻，气体放电管等。如图

1.1、齐纳二极管（ Zener Diodes ，也称稳压二极管 ） ： 利用齐纳二极管的反向击穿特性可以保护 ESD敏感器件。但是齐纳二极管通常有几十 pF 的电容，这对于高速信号（例如 500MHz）而言，会引起信号畸变。齐纳二极管对电源上的浪涌也有很好的吸收作用。

1.2、瞬变电压消除器 TVS(Transient Voltage Suppressor)： TVS 是一种固态二极管，专门用于防止 ESD 瞬态电压破坏敏感的半导体器件。与传统的齐纳二极管相比， TVS 二极管 P/N 结面积更大，这一结构上的改进使 TVS 具有更强的高压承受能力，同时也降低了电压截止率，因而对于保护手持设备低工作电压回路的安全具有更好效果。

TVS二极管的瞬态功率和瞬态电流性能与结的面积成正比。该二极管的结具有较大的截面积，可以处理闪电和 ESD所引起的高瞬态电流。TVS也会有结电容，通常0.3个pF到几十个pF。TVS有单极性的和双极性的，使用时要注意。手机上用的TVS大约0.01$，低容值的约2-3分$。

1.3、多层金属氧化物结构器件 (MLV)：大陆一般称为压敏电阻。 MLV也可以进行有效的瞬时高压冲击抑制，此类器件具有非线性电压 - 电流 ( 阻抗表现 ) 关系，截止电压可达最初中止电压的 2 ～ 3倍。这种特性适合用于对电压不太敏感的线路和器件的静电或浪涌保护，如电源回路，按键输入端等。手机用压敏电阻约0.0015$,大约是TVS价格的1/6，但是防护效果没有TVS好，且压敏电阻有寿命老化。

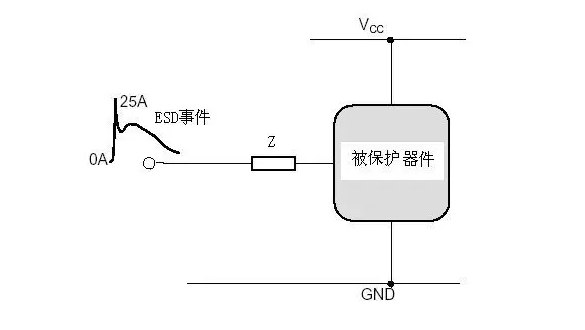

2、串联阻抗

一般可以通过串联电阻或者磁珠来限制ESD放电电流，达到防静电的目的。如图。如手机的高输入阻抗的端口可以串1K欧电阻来防护，如ADC，输入的GPIO，按键等。不要担心0402的电阻会被打坏，实践证明是打不坏的。这里不详细分析。用电阻做ESD防护几乎不增加成本。如果用磁珠，磁珠的价格大 约0.002$,和压敏电阻差不多。
