社保电子防雷器：在选用TVS时，必须考虑电路的具体条件，一般应遵循以下原则：
一、大箝位电压VC（MAX）不大于电路的最大允许安全电压。
二、最大反向工作电压（变位电压）VRWM不低于电路的最大工作电压，一般可以选VRWM等于或略高于电路最大工作电压。
三、额定的最大脉冲功率，必须大于电路中出现的最大瞬态浪涌功率。
下面是TVS在电路应用中的典型例子：www.sbdz.com

TVS用于交流电路：见图2-1，这是一个双向TVS在交流电路中的应用，可以有效地抑制电网带来的过载脉冲，从而起到保护整流桥及负载中所有元器件的作用。TVS的箝位电压不大于电路的最大允许电压。图2-2所示，是用单向TVS并联于整流管旁侧，以保护整流管不被瞬时脉冲击穿，选用TVS必须是和整流管相匹配。图2-3所示电路中，单向TVS1和TVS2反接并联于电源变压器输出端或选用一个双向TVS，用以保护整流电路及负载中的元器件。TVS3保护整流以后的线路元件，如电源变压器输出端电压为36伏时一般TVS1和TVS2的工作电压VR应根据36× 来选择，其它参数依据电路中的具体条件而下。

TVS用于直流电路，图2-4所示TVS并联于输出端，可有效地保护控制系统。TVS的反向工作电压应等于或略高于直流供电电压，其它参数根据电路的具体条件而定。图2-5所示为两个单向TVS连接在电源线路中，用以防止直流电源反接或电源通、断时产生的瞬时脉冲使集成电路损坏。当电路连接有感性负载，如电机、断电器线圈、螺线管时，会产生很高的瞬时脉冲电压。
图2-6中的TVS可以保护晶体管及逻辑电路，从而省去了较复杂的电阻/电容保护网络。
图2-7电路中TVS起保护和电压限制的作用。

直流电中选用举例：防雷器
整机直流工作电压12V，最大允许安全电压25V（峰值），浪涌源的阻抗50MΩ，其干扰波形为方波，TP=1MS，最大峰值电流50A。
选择：
1、先从工作电压12V选取最大反向工作电压VRWM为13V，则击穿电压V（BR）= =15.3V；
2、从击穿电压值选取最大箝位电压VC（MAX）=1.30×V(BR)=19.89V，取VC=20V；
3、再从箝位电压VC和最在峰值电流IP计算出方波脉冲功率：PPR=VC×IP=20×50=1000W
4、计算折合为TP=1MS指数波的峰值功率，折合系数K1=1.4，PPR=1000W÷1.4=715W

从手册中可查到1N6147A其中PPR=1500W，变位电压VRWM=12.2V，击穿电压V（BR）=15.2V，最大箝位电压VC=22.3V，最大浪涌电流IP=67.3A。可满足上述设计要求，而且留有一倍的余量，不论方波还是指数波都适用。

交流电路应用举例：

直流线路采用单向瞬变电压抑制二极管，交流则必须采用双向瞬变电压抑制二极管。交流是电网电压，这里产生的瞬变电压是随机的，有时还遇到雷击（雷电感应产生的瞬变电压）所以很难定量估算出瞬时脉冲功率PPR。但是对最大反向工作电压必须有正确的选取。一般原则是交流电压乘1.4倍来选取TVS管的最大反向工作电压。直流电压则按1.1—1.2倍来选取TVS管的最在反向工作电压VRWM。

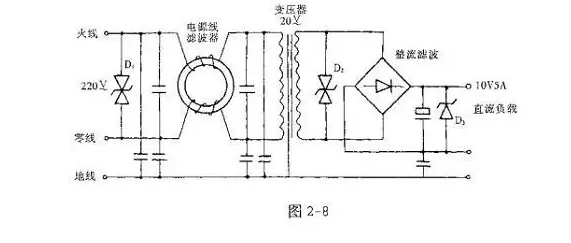

图2-8给出了一个微机电源采用TVS作线路保护的原理图，由图可见：

1、在进线的220V~处加TVS管抑制220V~交流电网中尖峰干扰。
2、在变压器进线加上干扰滤波器，滤除小尖峰干扰。
3、在变压输出端V~=20V处又加上TVS管，再一次抑制干扰。
4、到了直流10V输出时还加上TVS管抑制干扰。

其中：双向TVS管D1的VRWM=220V~×1.4=308V左右
双向TVS管D2的VRWM=20V~×1.4=28V左右
单向TVS管D3的VRWM=10V~×1.2=12V左右

经过如上四次抑制，变成所谓的“净化电源”，还可以加上其它措施，更有效地抑制干扰，防止干扰进入计算机的CPU及存贮器中，从而提高微机系统的应用可靠性。

从失效统计概率可知：微机系统产生100次故障，其中90次来自电源，10次是微机本身，可见电源的可靠性最重要，要提高整机可靠性，首先应提高电源的可靠性。防雷器及防雷元器件采购请登陆社保电子防雷器网：www.sbdz.com。
