一：前言
分布式光伏发电系统由于本身安装位置和使用环境，系统设备遭受雷电浪涌冲击的几率也是越来越高。目前国家光伏扶贫项目也在大力开展，越来越多的屋顶光伏发电系统受到雷击的侵害，因此，根据实际情况对分布式光伏发电系统防雷的研究有助于提高整个发电设备系统安全、高效的运行，减少工程商的运维成本。社保电子防雷公司就分布式光伏发电系统的防雷从直击雷和感应雷防护两方面做下简单介绍。
二、分布式光伏系统设备雷电及过电压防护
2.1雷电对分布式光伏发电系统设备的影响，主要由以下几个方面造成：
直击雷：分布式屋顶光伏系统的太阳能电池板大多都是安装在室外屋顶，所以雷电很可能直接击中太阳能电池板，造成设备的损坏，从而无法发电；
感应雷：远处的雷电闪击，由于电磁脉冲空间传播的缘故，会在太阳能电池板与控制器或者是逆变器、控制器到直流负载、逆变器到电源分配电盘以及配电盘到交流负载等的供电线路上产生浪涌过电压，损坏电气设备；
2.2、分布式光伏发电系统设备雷电及过电压防护
光伏发电系统的构成：一套基本的太阳能发电系统是由太阳电池板、控制器、逆变器和蓄电池构成。
2.2.1太阳能光伏发电系统直击雷防护
分布式屋顶光伏系统的太阳能电池板一般都在屋顶上，这种情况雷电有可能直接接闪在太阳能电池板上，如果发生这种情况，对整个系统的损坏是巨大的，所以针对屋顶太阳能电池板需要预防直击雷。
直击雷防护系统包括接闪器（避雷针）、引下线和接地地网，在屋顶设立独立避雷针，太阳能电池板在避雷针的保护范围内，设置避雷针时要考虑到避雷针阴影对电池板的影响。

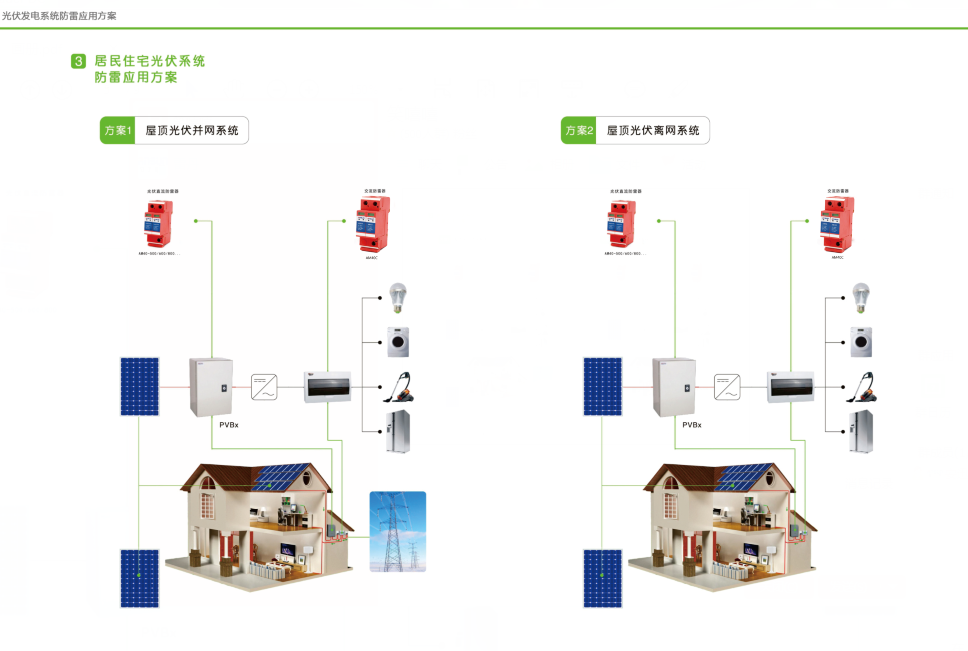

2.2.2 屋顶分布式光伏发电系统的防浪涌过电压保护
⑴ 在系统的太阳能电池组件和逆变器之间加装社保电子光伏直流防雷器，型号根据输入逆变器直流电源线路电压来选择，例如5KW屋顶光伏发电系统，直流线路电压在400V左右，常用的一款光伏直流防雷器型号为AM40-500（Un:500VDC,Imax:40kA）；如果逆变器是两路输入的话一套系统就需要安装2套社保电子光伏直流防雷器。

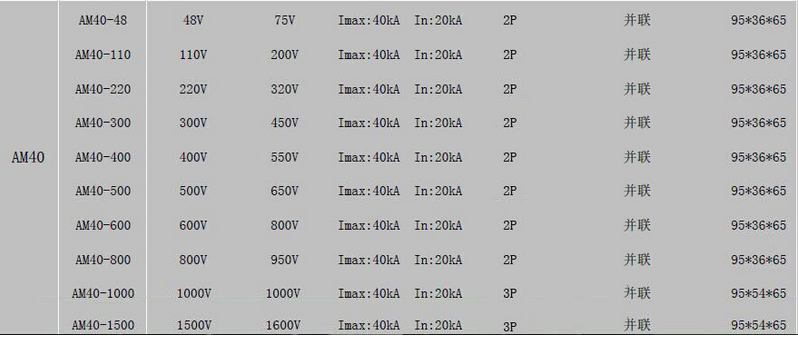

常用型号：
⑵ 在逆变器与负载设备之间加装第二级交流电源防雷器，型号根据工作电压选择，一般为380V三相电或220V单相单。根据单三相选择不同的交流防雷器。目前分布式屋顶光伏发电系统里面用的交流防雷器主要是三相电源防雷器型号AM40A（380V，4P，40kA），单相电源防雷器型号AM40C（220V,2P,40kA）。
⑶ 所有的防雷器必须良好的接地。
三、分布式光伏防雷器安装注意事项
3.1产品安装环境：
请确保处于室内或者防水箱内，
避免安装在剧烈震动场所，
社保电子防雷器能可靠接地，并且地阻低于4欧姆。
3.2产品安装注意事项
社保电子防雷器采用35mm导轨安装，产品安装于室内、靠近配电盒或靠近电源线的入户处；
·社保电子防雷系列分布式光伏电源防雷器的安装为并联接线。并联接线时，接线总长度宜控制在0.5米以内，并要短而平直，以尽量缩短雷电流路径；
·在电源防雷器的引接线上，应串接保护熔断器（或空开），防止防雷器故障时引起系统供电系统的故障。熔断器（或空开）的标称电流不应大于前级供电线路熔断器F1以及防雷器最大后备保护熔断器的额定电流值。
·产品接线完毕，检查接线正确、牢固，一切正常后，即可通电投入运行。
3.3常见故障及排除方法
|
常见故障 |
可能原因 |
处理方法 |
|
防雷器运行一段时间后，窗口片变红色 |
防雷器损坏 |
更换防雷器 |
|
防雷器运行一段时间后前端串联的熔丝或空开断开 |
防雷器损坏或其他原因 |
更换防雷器 |
