移动通信基站设备属于先进微电子产品，它的电磁兼容能力较低，抗雷电、抗电磁干扰能力比较弱。随着气候的变化，雷暴恶劣天气愈来愈多，愈来愈反常，以致造成各地移动通信基站设备频繁遭雷击损坏，通讯中断，给人们的生活及各行各业造成了不可估量的损失。
做好移动通信基站的防雷，保障通讯设备正常稳定的运行，愈来愈加重要！
通信基站组成：
移动通信基站主要由基础设施，供电设施和通信设备组成。
基础设施包括：房屋，铁塔。
供电设施包括：电力变压器，配电屏，UPS供电系统，分配电箱。
通讯设备包括：天线，馈线，通讯设备。
防雷配置指南：
移动通信基站防雷是一个系统性的复杂工程，所使用的防雷措施也需要考虑整体的关联及配合。
雷电的危害形式并不是单一的，它包含有直接雷击、感应雷击、电磁脉冲辐射、雷电过电压侵入和反击，一旦某一设施遭受雷电袭击，必然会直接影响到与它相连的其它设施，造成破坏。
移动通信基站防雷可从以下几方面实施：
1、基站铁塔及机房
在基站铁塔顶部安装 EPE-6000预放电避雷针，避雷针固定后应与铁塔绝缘，其引下线使用专用的避雷针引下线。
在机房房顶做避雷带，需独立引下线。避雷针和避雷带可共用以独立地网，接地电阻应小于10欧姆，有条件的情况下可尽量小。
2、基站电力传输
为了最大程度的降低电力线路遭雷电直击的几率，需在电力变压器前端的电力输电线上端架设避雷线，并在变压器高压端安装高压氧化锌避雷器，变压器输出配电柜中安装EPPT140-385Ⅰ级避雷器，其下级配电箱中安装EPP80T避雷器。UPS输入配电线路上应安装EPP80T避雷器。
3、基站通讯设备
设备所用拖线板使用EPP10MS-6防雷插座，机架PDU选择EPPJ10MS-8机架PDU
设备输出到室外的馈线端根据接口类型选择加装EPC50-2000F或EPC50-2000N避雷器
对容易损坏的网络端口，串口加装EPRJ45-5及EPL-12避雷器。
4、基站接地系统
基站的接地分直击雷接地和感应雷接地。
避雷针及避雷带的接地为直接雷击接地。
机房低压电源避雷器接地，信号避雷器接地属于感应雷接地，感应雷接地应单独铺设地网，接地电阻需小于4欧姆，有条件的可以尽量小。机房静电地板下需铺设环形等电位接地体，室内所以避雷器接地，外壳接地连线均需连结于此。外部接地网需用扁铁同此装置紧密连结。

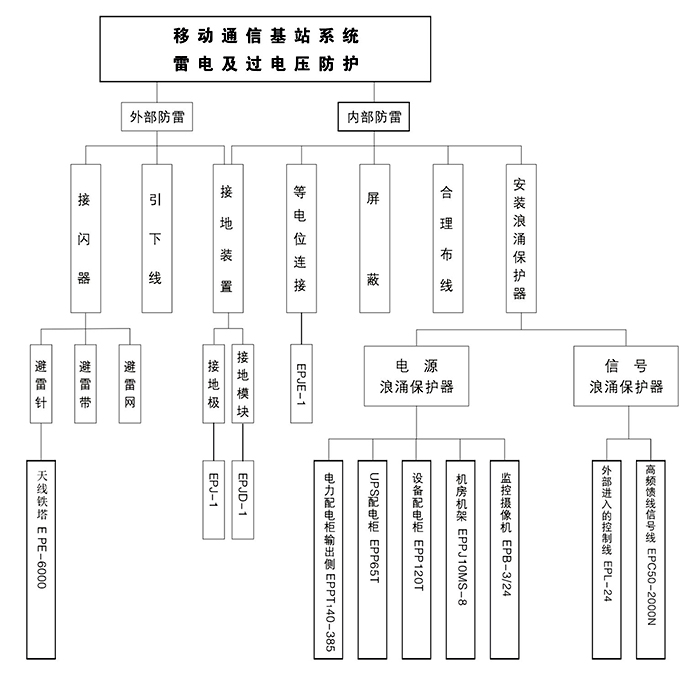

防雷示意图：信号防雷器 http://www.sbdz.com/a/xinhaofangleiqi/
