采用气体放电管保护的传统方案的问题-社保电子

发布时间:2019-06-08 16:25 　 浏览次数：

针对DC12/24V和AC24V端口的雷击保护传统的方案通常都选择常规的两端和三端气体放电管GDT来作为保护器件，旧方案如下：上述图的陶瓷气体放电管老方案，四点的不足：

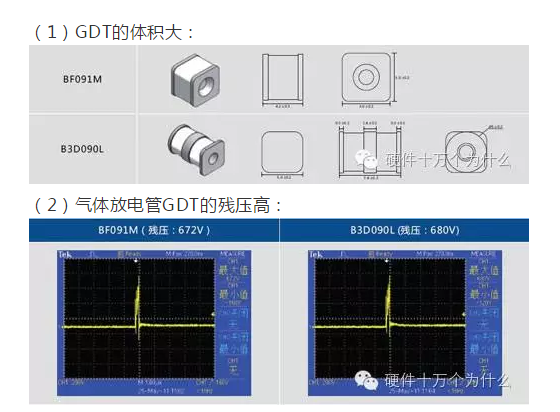

（1）GDT的体积大：

（2）气体放电管GDT的残压高：

体放电管的弧光压低：GDT的弧光压比电源电压低，就会导致续流的危险。

（4）供电电源浮地时，气体放电管GDT容易误动作

　　供电电源出现浮地时，应用上图传统的方案时，由于气体放电管的阻抗很大，所以在放电管两端会叠加一个很高的电压，如果气体放电管GDT的直流开启电压过低（方案中用的是直流击穿电压90V的GDT），则会导致放电管GDT误动作，此时气体放电管会处于“常亮”的状态，致使系统的供电能力下降甚至丧失。由此可见，选择90V的气体放电管，很容易发生误动作的危险。

解决方案：

　　使用常规GDT用于低电压电源端口时，存在上述四点缺陷。新型气体放电管GDT:BC301N-D，可弥补常规气体放电管的不足之处。用于低压12V、24V直流电源防雷设计。

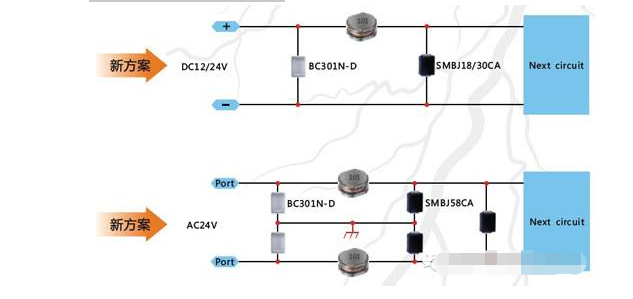

BC301N-D的应用方案：www.sbdz.com
