常见的防雷改造问题及对应解决方法
发布时间:2019-02-03 16:37   浏览次数:

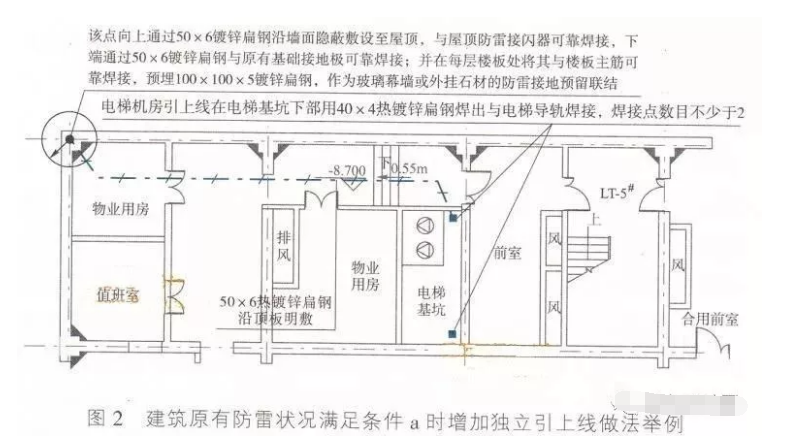

a.防雷引下线大部分未受到破坏,屋顶防雷引下线接点完好,防雷引下线与基础接地网的连接未被破坏。在该情况下,可以沿用原有防雷引下线,仅需根据现场情况修复或重新布置接闪器网即可。考虑到GB50057-2010《建筑物防雷设计规范》的要求,可在建筑适当部位增加独立引上线,如图2所示


1#建筑满足上述条件,沿用原有引下线及基础接地网,改造设计在建筑适当位置设置独立引上线,并将其作为建筑楼层均压环接地点使用。

  b.防雷引下线被破坏、屋顶防雷引下线接点无法找到(无法找到原设计图纸)。由于无法确认接地引下线的接点,原有接地引下线无法再使用,此时应考虑做独立引下线,独立引下线的设置间距应满足不大于18m的要求,接闪器重新铺设。图3为3*楼独立防雷引下线及重铺接闪带局部示意,独立引下线沿建筑外墙敷设至屋顶女儿墙上,并与接闪带可靠焊接,在建筑四角的独立引下线上距室外地坪0.5m处留电阻测试盒。
       c.防雷引下线与基础接地网的连接被破坏。该情况大多在建筑整体平移中出现,引下线随结构柱、墙被切断,由于无法确定原结构内引下线的钢筋接头,应采用独立引下线。该情况下基础结构需要重做,基础接地网重新设计,需预留足够的防雷引下线与基础接地网的接点,改造设计方便调整独立引下线位置。

接地网的选择

  接地网的选择应结合改造前建筑的防雷引下线与基础接地网的连接情况,原有防雷引上点的可利用情况,建筑周边其他建筑的原防雷接地情况,建筑的分布情况及改造后建筑的结构形式等因素综合考虑。以1#~6#建筑为例,1#建筑体量相对其余建筑大很多,且分布较独立,同时原有防雷及接地措施保存比较完整,故考虑采用原有接地网,并采用其他措施控制接地电阻在1Ω范围内。

  2#、3#楼没有原设计图纸,且建筑分布较集中,建筑形式多样,规模小,故采用室外人工接地网形式。如图4所示,采用25mm、长5m的热镀锌圆钢垂直打入地下,并利用40×4热镀锌扁钢将其顶部可靠焊接,并且应与新增的室外电梯钢结构基础联结,形成一个接地网。

接地引上线改造

  a.使用原有基础接地网,且原有接地引上线大部分未受到破坏,能继续使用。该情况下,对房间内包含有原有引上点的需要接地的机房,考虑使用原有基础接地网及原有引上线;对于改造后室内没有引上点需要接地的机房,采用符合现行国家标准GB50057-2010《建筑物防雷设计规范》规定的接地体自就近的引上点接来山。图5中,新增强电井的接地等电位带就近接自电梯井原有接地引上点(下文中关于接地体的规格材料均以案例为主)。

b.采用新建基础接地网(建筑平移情况)。基础接地网设计时,根据建筑内部机房布局,在对应位置预留接地引上线。既有建筑与新建基础对接后,预留的引上线沿结构体表面或二次砌筑墙体敷设到位。

  c.采用人工接地极(接地网)。此时接地引上线需要从室外引入,有两种方式:

  ①接地引上线自室外引入后,与在建筑内敷设的接地等电位网可靠联结,建筑物内需要引上的接地引上点均自该等电位网,并沿结构体或二次砌筑墙体引上;室内的接地等电位网需要多点与室外接地网联结,以降低接地网各点间的点位差。
②根据需要做接地措施的机房接地引上点位置,从室外接地网直接引入接地引上线,如图8~9所示;案例中每个需要做等电位环的机房接地点数目均不少于2个。
以上两种方法中,前者针对较大体量的建筑物,室内等电位带的设置可平衡建筑内各接地点的绝对电压,增加接地引上线的可靠性,该方式自室外接地网接入的引上线数目相对较少,对于大型建筑,该方式比较经济;后者针对较小规模的建筑物,室内不设置等电位带可减小改造对房屋结构的影响,且减少投资。
