三合一网络防雷器
型号：SBWL-3A（DC12V）；SBWL-3A（DC24V）；SBWL-3A（AC24V）；SBWL-3A（AC220V）

SBWL 网络三合一防雷器为一体化多功能电涌保护器(以太网供电防雷器)是由电源防雷器、网络信号、控制信号防雷器3部份集成的浪涌保护器，主要用于保护敏感的以太网供电路及IP电话、网络监控设备等网络终端，使其免受雷电感应电压、电源干扰、静电放电等所造成的损坏。网络三合一防雷器，一体化的设计，降低了保护成本及安装难度，减少了空间的占用，最大限度的利用了等电位保护原理使保护效果大为改善。采用RJ45的信号接口直接接入计算机网络最高通流容量可达10KA。而限制电压则可低至15V,反应速度为纳秒级,可充分保护采用最新技术的监控设备。

应用范围：
摄像机、IP电话等网络监控设备。

产品特点：
● 采用名牌大容量浪涌吸收元件，通流量大；
● 采用超低电容设计，信号传输特性能好；
● 采用多级保护设计，精细保护，性能卓越；
● 纳秒级快速响应；
● 断态漏电流极低，不影响设备正常工作
● 残压低、保护设备安全可靠。
● 过电压、过电流双重保护；
● 安装简单，免维护；

技术参数：

型号

SBWL-3A（DC12V）

SBWL-3A（DC24V）

SBWL-3A（AC24V）

SBWL-3A（AC220V）

保护类型

电源

视频

控制

电源

视频

控制

电源

视频

控制

电源

视频

控制

标称电压

12V

24V

220V

最大持续运行电压uc

15V

30V

48V

30V

320V

30V

标称放电流（8us）In

5KA

标称最大放电电流（8us）Imax

10KA

电压保护水平（In）up

≤30V

≤15V

≤75V

≤60V

≤15V

≤75V

≤60V

≤15V

≤75V

≤900V

≤15V

≤75V

响应时间tA

≤25ns

≤10ns

≤25ns

≤10ns

≤25ns

≤10ns

≤25ns

≤10ns

传输速度Vs

10Mbps

接口类型

接线端子

BNC

接线端子

BNC

接线端子

BNC

接线端子

BNC

接线端子

安装接口规格

2.5mm²

4mm²

2.5mm²

温度范围

-40℃--+80℃

外形尺寸

103×76×36(mm)

外壳材料

铝合金

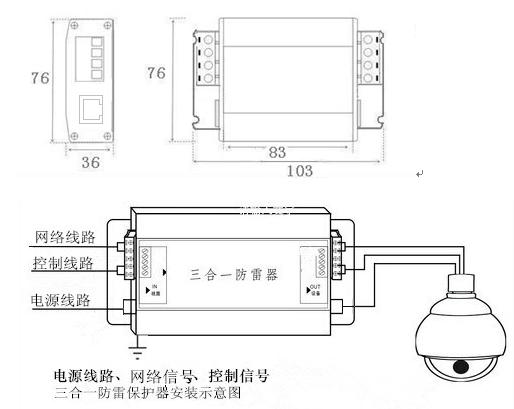

产品尺寸与安装示意图：

安装方法：
*按防雷器指示将网络线，电源线，分别接在防雷器输入端，用连接线把防雷器输出端与摄像机网络端口、电源接口连接。用接地线将接地端子与接地装置连接。将防雷器用螺丝挂在墙上，并固定好。
1、SBWL系列监控专用电涌保护器可以安装在LPZ0-1区或直接装在被保护设备（或系统）前端，安装时离被保护的设备（或系统）越近越好。
2、电涌保护器可以用螺丝固定在墙上或防护罩内，信号线路采用串联接法。
3、按防雷器上不同线路的接口标识，串接到线路和设备端之间。端口
OUT接需保护设备的相应端口，端口IN接线路端。防雷器上的接地端口应使用多股铜导线就近接入地网，且应保证接地电阻不大于4欧姆。
4、该电涌保护器在不超过要求的条件下安装是不需要长期维护的，只需系统例行维护。如在使用过程中，信号传输出现问题，换下电涌保护器后信号传输恢复正常，说明电涌保护器已经损坏，需维修或更换。

注意事项：
不可带电安装，以免可能损害人身和设备。安装时要确保安装到位，使端口结合牢固，安装完后可用万用表测试各信号线是否导通。
