二合一网络防雷器
型号：SBWL-2A； SBWL-24A ； SBWL-220A；

SBWL 网络二合一防雷器为一体化多功能电涌保护器（以太网供电防雷器）是由电源防雷器、网络信号防雷器两部份集成的浪涌保护器，主要用于保护敏感的以太网供电路及IP电话、网络监控设备等网络终端，使其免受雷电感应电压、电源干扰、静电放电等所造成的损坏。最高通流量可达10KV，而限制电压则可低至15V,反应速度为纳秒级，可充分保护采用最新技术的监控设备，安装在网络终端前。

应用范围：
摄像机、IP电话等网络监控设备。

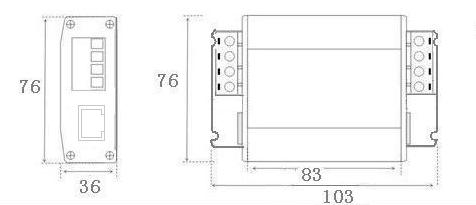

产品尺寸图片：

产品特点：
● 采用名牌大容量浪涌吸收元件，通流量大；
● 采用超低电容设计，信号传输特性能好；
● 采用多级保护设计，精细保护，性能卓越；
● 纳秒级快速响应；
● 断态漏电流极低，不影响设备正常工作
● 残压低、保护设备安全可靠。
● 过电压、过电流双重保护；
● 安装简单，免维护；

技术参数：

型号	SBWL-2A	SBWL-24A	SBWL-220A
电源防雷器部份性能参数
标称工作电压Uc	12V	24V	220V
标称放电电流In(8/20µs)	5kA
最大放电电流Imax(8/20µs)	10kA
保护水平Up(8/20µs,5KA)	≤18V	≤36V	≤250V
信号防雷器部份性能参数
标称工作电压Un	5V
标称放电电流In(8/20µs)	3kA
最大放电电流Imax(8/20µs)	5kA
保护水平Up(8/20µs,3KA)>	≤25V
适应数据传输速率	100Mbps
响应时间	≤1ns
插入损耗	≤0.5dB
其它参数
外壳	铝型材外壳，表面拉线氧化（金色）
外形尺寸(mm)>	103×76×36（含接头）
导线接口	电源部份	2P压接式端口，最大接入线径4mm²
	网络信号部份	RJ45接口
	接地	地线接线端子或2.5平方地线
安装方式	机箱、柜内安装
使用环境条件	温度-40～+85℃，相对湿度≤95％(25℃)，高度≤3km

安装方法：

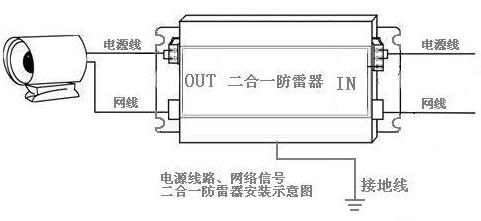

*按防雷器指示将网络线，电源线，分别接在防雷器输入端，用连接线把防雷器输出端与摄像机网络端口、电源接口连接。用接地线将接地端子与接地装置连接。将防雷器用螺丝挂在墙上，并固定好。
1、SBWL系列监控专用电涌保护器可以安装在LPZ0-1区或直接装在被保护设备（或系统）前端，安装时离被保护的设备（或系统）越近越好。
2、电涌保护器可以用螺丝固定在墙上或防护罩内，信号线路采用串联接法。
3、按防雷器上不同线路的接口标识，串接到线路和设备端之间。端口
OUT接需保护设备的相应端口，端口IN接线路端。防雷器上的接地端口应使用多股铜导线就近接入地网，且应保证接地电阻不大于4欧姆。
4、该电涌保护器在不超过要求的条件下安装是不需要长期维护的，只需系统例行维护。如在使用过程中，信号传输出现问题，换下电涌保护器后信号传输恢复正常，说明电涌保护器已经损坏，需维修或更换。

注意事项：
不可带电安装，以免可能损害人身和设备。安装时要确保安装到位，使端口结合牢固，安装完后可用万用表测试各信号线是否导通。
