⑴ 雷电沿市电回路进入配电线路并最终进入终端设备，造成设备损坏。
⑵雷电沿信号线路而进入信号设备，造成信号设备损坏。
⑶雷电流引起的强电磁感应造成耐压值较低的信号端口损坏

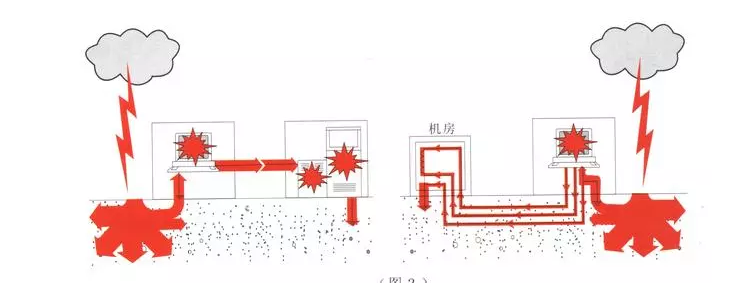

(4)地电位反击造成设备损坏。
因此本方案将以整个供电系统、信号系统为保护对象，将以上几种途径进入的雷电过电压进行泄放和拦截，并以等电位连接为保证，加上良好的接地，从而形成一个全面完整的防护体系。 一、设计原理
1.1防雷系统的设计应满足原则
1、 首先考虑人身安全；
2、 保护器不影响被保护设备的正常工作；
3、 雷击产生冲击波时，所采用的防护器件应有低阻抗，将冲击电流直接导入大地而不产生危险的冲击对地电位差；
4、 防护器件应有较高的承受冲击能量的能力，并有规范的接地系统。
按照IEC1312-1～3规范，为保护你监控系统的设备，将需要保护的空间划分为不同的防雷区（LPZ），根据各部分空间不同的LEMP（雷闪电磁脉冲）的严重程度和实际情况确立相应的防护等级，合理使用相应的防雷器。
1.2 防护措施
概括的说，当今电子设备的防雷手段，主要采用分流、接地、屏蔽、等电位和过电压保护五种方法。
分流：用避雷针、避雷带和避雷网等将雷电流沿引下线安全地流入大地，防止雷电直接击在建筑物和设备上。
屏蔽：系统所有的金属导线,包括电力电缆、通信电缆和信号线均采用屏蔽线或穿金属管屏蔽，在机房建设中，利用建筑物钢筋网和其他金属材料，使机房形成一个屏蔽笼。用以防止外来电磁波（含雷电的电磁波和静电感应）干扰机房内设备。
等电位连接：机房内所有金属物体，包括电缆屏蔽层、金属管道、金属门窗、设备外壳等金属构件进行电气连接，以均衡电位。
接地：在系统中，为保证其稳定可靠的工作、保护设备和人身安全，解决环境电磁干扰及静电危害，需要一个良好的接地系统。
过电压保护：电子设备的信号线、电源线上安装相应的过电压保护器，利用其非线性效应，将线路上过高的脉冲电压滤除，保护设备不被过电压破坏。主要的保护器件为氧化锌压敏电阻、二极或三极放电管、快速箝位二极管等，根据需要进行组合，形成完整的防雷保护器。
1.3 防雷工程设计依据
· 国标《建筑物防雷设计规范》GB50057-94
· 国标《电子计算机机房设计规范》GB50174-93
· 国标《民用电气设计规范》JGJ/T16-92
· 国标《计算机场地安全要求》GB9361-88
· 《通信局（站）接地设计暂行技术规定》YDJ26－89
· 《通信工程电源系统防雷技术规定》YD5078-1998
· 国际电信联盟ITU-T（原CCITT）相关建议及标准
K.31 Bonding Configurations and Earthing of Telecommunication Installation inside a subscriber's Building.
K.41 电信中心内部通信设备接口抗雷击能力
IEC61644-1-1999 接至电信网络的信号接口保护器
· 建设单位提供的资料。
二、监控室防雷部分:
2.1、 防雷设备选型和应用原则
防雷设备的正确选择和应用，将直接关系到整个系统防雷的质量。如果选择不当，不但难以起到防雷的作用，甚至还会对设备造成不必要的影响，因此，防雷设备的选型及其应用至关重要。
考虑到电源负荷电流容量较大，为了安全起见及使用和维护方便，电源系统的多级防雷，原则上均选用并联型电源避雷器。
电源避雷器的保护模式有共模和差模两方式。共模保护指相线-地线（L-PE）、零线-地线（N-PE）间的保护；差模保护指相线-零线（L-N）、相线-相线（L-L）间的保护。对于低压侧各级保护除选择共模的保护方式外，还应尽量选择包括差模在内的保护。
残压特性是电源避雷器的最重要特性，残压越低，保护效果就越好。但考虑到我国电网电压普遍不稳定、波动范围大的实际情况，在尽量选择残压较低的电源避雷器的同时，还必须考虑避雷器有足够高的最大连续工作电压，选择耐压值较高的防雷器。如果最大连续工作电压偏低，则易造成避雷器自毁。
电源低压侧有不同的保护级别统低，应根据保护级别的不同，选择合适通流量和电压保护水平的电源避雷器，并保证避雷器有足够的耐雷电冲击能力。原则上，每一级的交流电源之间连接导线超过25m以上，都应做该级相应的保护。
电源低压侧保护用的电源避雷器，应该选择有失效警告指示，并能提供遥测端口功能的电源避雷器，以方便监控、管理和日后维护。
电源避雷器必须具有阻燃功能，在失效、或自毁时不能起火；且必须具有失效分离装置，在失效时，能自动与电源系统断开，而不影响通信电源系统的正常供电。
电源避雷器的连接端子，必须至少能适应25mm²的导线连接。安装避雷器时的引线应采用截面积不小于10mm²的多股铜导线，建议使用25mm²的多股铜导线，并尽可能短（引线长度不宜超过1.0m）。当引线长度超过1.0m时，应加大引线的截面积。引线应紧凑并排或绑扎布放。
电源避雷器的接地：接地线应使用不小于10～35mm²的多股铜导线，并尽可能就近与交流保护地汇流排、或总汇流排、接地网直接可靠连接。
根据防雷区的划分和实际情况合理的设计各级电源防雷体系，并选择适当的防雷器。
附注：防雷区的划分
根据IEC1312-1雷电电磁脉冲的防护标准，计算机系统的防雷保护区分为四个区域，各区交界处应作相应的防雷处理。各区划分如下：
LPZ0A区：直击雷作用区，处于建筑物避雷针系统保护区以外的区域，由于本区内所有物体均有可能遭受直接雷击，并可能导走全部雷电流；另外本区能所有物体均处于雷电电磁场最强处，故对于雷电的感应最强。
LPZ0B区：感应雷主作用区，处于建筑物避雷针系统保护区内，但未经空间电磁屏蔽，雷电作用电磁场并不衰减，处于此空间的所用可导电物体均可感应较强雷电流的区域。
LPZ1区：建筑物屏蔽区，本区内各物体不可能遭受直击雷，流往各导体的雷电流比0B区进一步减小，本区内电磁场也可能会衰减，取决于建筑物的屏蔽措施。
LPZ2区：房间屏蔽区，对于监控主机房所处空间，应采用屏蔽措施，以进一步减小空间电磁场的干扰。
当金属导线（电源线、信号线等）穿越不同的保护分区时，因电磁感应的作用，会产生较高的过电压，影响室内设备的安全。因此，需安装相应的过电压保护器，对设备进行保护。在不同的保护分区，所采用的防雷器级别是不同的。同时，需要作相应的等电位处理。
