建筑物低压配电系统防雷方案

发布时间:2018-05-19 12:00 　 浏览次数：

建 筑 物 低 压 配 电 系 统

社保电子防 雷 方 案

第一章 概   述

在雷电环境下，建筑物低压配电系统存在雷电流引入风险，会造成用电设备损坏。为减少雷电灾害，结合建物防雷规范要求，提出如下防雷方案。

第二章 雷电灾害

雷电是带电雷云对雷云或地面放电的物理现象。雷电灾害主要包括直击雷、雷电静电感应、雷电磁脉冲等多个方面。

具体解释说明如下：

l  直击雷：

直击雷是指雷云直接对地面放电的物理现象。地面受到直击雷雷击，雷击地点将产生瞬时大电流，若不能将雷电流及时释放，受雷击的物体瞬间产生大量热，造成物体膨胀、熔化、燃烧、爆炸等损坏。

通常情况下，建筑物必须考虑直击雷的危害。国家颁布的《建筑物防雷设计规范》就是针对可能因直击雷带来重要损失的建筑物，确定了非常详尽的防雷设计、安装、验收等条例。

l  雷电静电感应：

雷电感应是指当天空有带电的雷云出现时，雷云下金属线路、金属物等，由于静电感应的作用而带上与雷云相反的电荷。当雷击发生后，雷云电荷通过闪击迅速消失。金属线路上的感应电荷沿线路传播，造成设备的线路端口出现瞬时过电压。金属物上的感应电荷，若不能及时消失，将会出现对外放电现象，形成火花。

l  雷电磁脉冲：

雷电磁脉冲是指由于雷电流有极大的峰值和徒度，雷电闪击瞬间，在所发生区域内，瞬时形成雷电磁场。在变化的雷电磁场作用下，区域内所有金属线路感应形成瞬时雷电流。若雷电流侵入到供电线路、通讯线路中，将会造成设备的线路端口出现瞬时过电压。

进入建筑物之前的低压配电系统线路（包括高压线、低压线两个部分），受到直击雷、雷电静电感应、雷电磁脉冲的影响，使得低压配电系统线路引入雷电流。进入建筑物之后的低压配电系统线路，有建筑物的防直击雷保护与建筑物的电磁屏蔽保护，受雷电影响较小。

因此，低压配电系统防雷就是防止低压配电系统从建筑物以外线路引入雷电流。

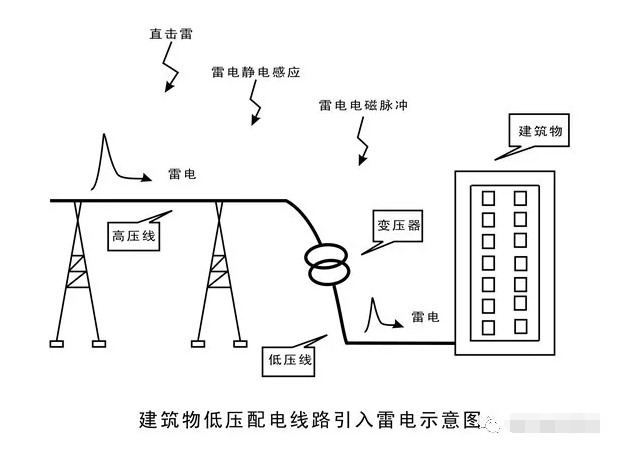

参考如下示意图：www.sbdz.com
