监控系统的综合防雷方案

发布时间:2017-12-02 17:03 　 浏览次数：

1、前端设备的防雷

前端设备有室外和室内安装两种情况，安装在室内的设备一般不会遭受直击雷击，但需考虑防止雷电过电压对设备的侵害，而室外的设备则同时需考虑防止直击雷击。

     前端设备如摄像头应置于接闪器（避雷针或其它接闪导体）有效保护范围之内。当摄像机独立架设时，避雷针最好距摄像机3－4米的距离。如有困难避雷针也可以架设在摄像机的支撑杆上，引下线可直接利用金属杆本身或选用Φ 8的镀锌圆钢。为防止电磁感应，沿杆引上摄像机的电源线和信号线应穿金属管屏蔽。

     室外摄像机头防雷要求：室外型摄像枪（带云台）在编码器前端需安装防雷器，作为室外型前端设备的保护；

     为防止雷电波沿线路侵入前端设备，应在设备前的每条线路上加装合适的避雷器，如电源线（220V或DC12V）、视频线、信号线和云台控制线。

     摄像机的电源一般使用AC220V或DC12V。摄像机由直流变压器供电的，单相电源避雷器应串联或并联在直流变压器前端，如直流电源传输距离大于15米，则摄像机端还应串接低压直流避雷器。

信号线传输距离长，耐压水平低，极易感应雷电流而损坏设备，为了将雷电流从信号传输线传导入地，信号过电压保护器须快速响应，在设计信号传输线的保护时必须考虑信号的传输速率、信号电平，启动电压以及雷电通量等参数。

室外如果选用POE供电的，选用的交换机尽量选用防雷性比较好的交换机。

    室外的前端设备应有良好的接地，接地电阻小于4Ω，高土壤电阻率地区可放宽至 <10Ω。

2、传输线路的防雷

监控系统主要是传输信号线和电源线。室外摄像机的电源可从终端设备处引入，也可从监视点附近的电源引入。

　　控制信号传输线和报警信号传输线一般选用芯屏蔽软线，架设（或敷设）在前端与终端之间。

　　传输部分的线路在城市郊区、乡村敷设时，可采用直埋敷设方式。当条件不充许时，可采用通信管道或架空方式，此时规定了传输线缆与其它线路其它线路其沟的最小间距和与其它线路共杆架设的最小垂直间距。

　　电缆与其它线路共沟（隧道）的最小间距（m）种类最小间距220V交流电线0.5通讯电缆0.1，电缆与其它线路共杆架设的最小垂直间距（m）种类最小垂直间距1-10KV电力线2.51KV以下电力线1.5广播线1.0通信线0.6

　　从防雷角看，直埋敷设方式防雷效果最佳，架空线最容易遭受雷击，并且破坏性大，波及范围广，为避免首尾端设备损坏，架空线传输时应在每一电杆上做接地处理，架空线缆的吊线和架空线缆线路中的金属管道均应接地。中间放大器输入端的信号源和电源均应分别接入合适的避雷器。

　　传输线埋地敷设并不能阻止雷击设备的发生，大量的事实显示，雷击造成埋地线缆故障，大约占总故障的30％左右，即使雷击比较远的地方，也仍然会有部分雷电流流入电缆。所以采用带屏蔽层的线缆或线缆穿钢管埋地敷设，保持钢管的电气连通。对防护电磁干扰和电磁感应非常有效，这主要是由于金属管的屏蔽作用和雷电流的集肤效应。如电缆全程穿金属管有困难时，可在电缆进入终端和前端设备前穿金属管埋地引入，但埋地长度不得小于15米，在入户端将电缆金属外皮、钢管同防雷接地装置相连。

3、终端设备的防雷

　　在监控系统中，监控室防雷最为重要，应从直击雷防护、雷电波侵入、等电位连接和电涌保护多方面进行。

　　监控室所在建筑物应有防直击雷的避雷针、避雷带或避雷网。其防直击雷措施规定进入监控室的各种金属管线应接到防感应雷的接地装置上。架空电缆线直接引入时，在入户处应加装避雷器，并将线缆金属外护层及自承钢索接到接地装置上。

　　监控室内应设置一等电位连接母线（或金属板），该等电位连接母线应与建筑物防雷接地、PE线、设备保护地、防静电地等连接到一起防止危险的电位差。社保电子各种电涌保护器（避雷器）的接地线应以最直和最短的距离与等电位连接母排进行电气连接。

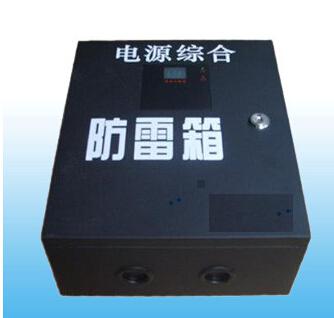

       由于有80％雷击高电位是从电源线侵入的，为保证设备安全，一般电源上应设置三级避雷保护。在视频传输线、信号控制线，入侵报警信号线进入前端设备之前或进入中心控制台前应加装相应的避雷保护器。

良好的接地是防雷中至关重要的一环。接地电阻值越小过电压值越低。监控中心采用专用接地装置时，其接地电阻不得大于4Ω。采用综合接地网时，其接地电阻不得大于1Ω。防雷器采购，请认准社保电子防雷器综合解决方案领导品牌。防雷器采购网站：www.sbdz.com；
