2970613037@qq.com前言：有些地方雷电天气常发生，那么室外的监控摄像机怎么做防雷的呢？
正文：
网络监控防雷现在从监控的组成说起
一、系统结构和引雷途径
1、系统结构
视频监控系统，由以下三部分组成：
①前端部分：
主要由彩色摄像机、镜头、云台、防护罩、支架等组成。
②传输部分：
使用同轴电缆、网络线缆、电线、地埋和沿墙敷设等方式传输视频、音频或控制信号等。
③终端部分：
主要由画面分割器、监视器、控制设备等组成。
2、引雷途径
监控系统遭受雷击，由以下几种途径对系统产生破坏。
①直击雷：
雷电直接击在露天的摄像机上造成设备损坏。摄像机立杆没有任何保护，基本每次雷击都会被损坏。 有部分室外立杆上安装避雷针，直接使用立杆杆体作为引下线，在引雷过程中，竿体上传导的雷电流通过与摄像机外壳的导体连接，仍然会对摄像机造成损害。
②雷电波侵入：
电源线、信号传输线、视频线被雷电感应时，雷电波沿这些金属导线侵入设备，造成电位差使设备损坏。电磁感应和静电感应称为感应雷，又叫二次雷击。它对设备的损害没有直击雷来的猛然，但它要比直击雷发生的机率大得多，按原邮电部的统计感应雷造成的雷击事故约占雷击事故总和的80%。
二、社保电子防雷方案设计依据标准和规范
依据中国GB标准与部委颁发的防雷设计规范的要求，根据监控系统自身的特点，对视频监控系统都必须有完整完善之防护措施，才能保证该系统能正常运作。这包括电源供电系统、控制信号系统、视频传输设备等装置应有防护装置保护。
此方案的主要技术依据为：
1、《建筑物防雷设计规范》 GB 50057-94（2000年版）
2、《计算机信息系统防雷保安器》 GA 173-1998
3、《计算机信息系统雷电电磁脉冲安全防护规范》 GA 267-2000
4、《电子计算机房设计规范》 GB 50174-93
5、《计算站场地技术文件》 GB2887-89
6、《计算站场地安全要求》 GB9361-88
7、《雷电电磁脉冲的防护》 IEC1312
8、《过电压保护器》 VDE-0675
9、《建筑与建筑群综合布线系统工程设计规范》 CECS 72-97
三、应对措施
根据对监控系统的结构分析，以及雷电可能的侵入途径， 现对监控系统设计作以下防雷解决方案。
1、前端设备的防雷
室外视频监控设备的防雷和抗浪涌设计，在整个安防设备的系统中占据非常重要的地位。尤其暴露在道路两侧的立杆上的摄像机，被损坏率大于普通建筑物周围的室外摄像机。究其原因，主要是室外直击雷和雷电电磁感应发生量较大，范围较广，防雷区域级别较高所致。
1、直击雷：一般直击雷的能量场极强，处于该雷电流过的通道附近的任何弱电设备和建筑物都会受到不同程度的损坏。目前常用的防雷手段是将被保护的对象纳入接闪器的保护范围之内。通过引下线和接地装置配合，将接闪器传导过来的雷电流导引泄放到土壤之中。

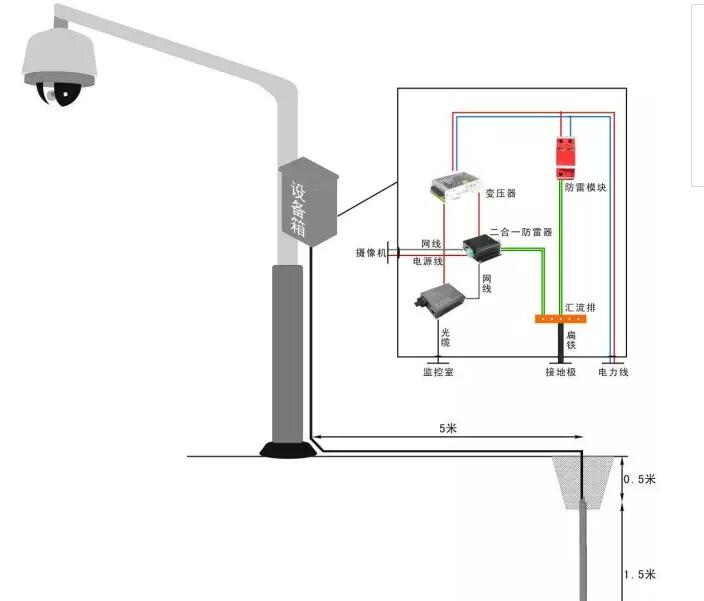

2、接地体制作：依据GB50057-94建筑物建筑物防雷规范的要求，室外建筑物防雷接地的电阻值应＜10Ω，弱电设备接地装置接地电阻＜4Ω。防雷接地体的形状和安装深度如图1所示。制作时可用2根长度为2 m的50×50×3 mm镀锌角钢作垂直接地体，每根垂直接地体的间距为2.5 m，垂直接地体之间用40×4 mm的镀锌扁钢作为水平接地体连接，水平接地体的深度应大于300 mm。水平接地体与垂直接地体焊接时，焊接搭接头长度为扁钢宽度的2倍（必要时可另加搭接头）。焊接时应采用对焊方式，焊接后用防锈漆作防腐处理。接地体引出线可采用扁钢焊接引出，与避雷针引下线连接。若附近有摄像机的设备箱存在，可将引上线与箱体内部的设备的接地装置连接，或者作为防雷设备的接地装置使用。接地电阻较高时，可采用降阻措施来解决。如更换土壤、 使用降阻剂、深埋接地极 、增加土壤的湿度等等方法。
