社保电子干货分享-瞬态电压抑制二极管的选用技: 发布时间:2019-06-13 11:42 　浏览次数：

（1）确定被保护电路的最大直流或连续工作电压、电路的额定标准电压和“高端”容限。
（2）社保电子TVS额定反向关断VWM应大于或等于被保护电路的最大工作电压。若选用的VWM太低，器件可能进入雪崩或因反向漏电流太大影响电路的正常工作。串行连接分电压，并行连接分电流。
（3）社保电子TVS的最大钳位电压VC应小于被保护电路的损坏电压。

（4）在规定的脉冲持续时间内，社保电子TVS的最大峰值脉冲功耗PM必须大于被保护电路内可能出现的峰值脉冲功率。在确定了最大钳位电压后，其峰值脉冲电流应大于瞬态浪涌电流。
（5）对于数据接口电路的保护，还必须注意选取具有合适电容C的TVS器件。
（6）根据用途选用TVS的极性及封装结构。交流电路选用双极性TVS较为合理；多线保护选用TVS阵列更为有利。
（7）温度考虑。瞬态电压抑制器可以在－55℃～+150℃之间工作。如果需要TVS在一个变化的温度工作，由于其反向漏电流ID是随增加而增大；功耗随TVS 结温增加而下降，从+25℃～+175℃，大约线性下降50％雨击穿电压VBR随温度的增加按一定的系数增加。因此，必须查阅有关产品资料，考虑温度变化对其特性的影响。

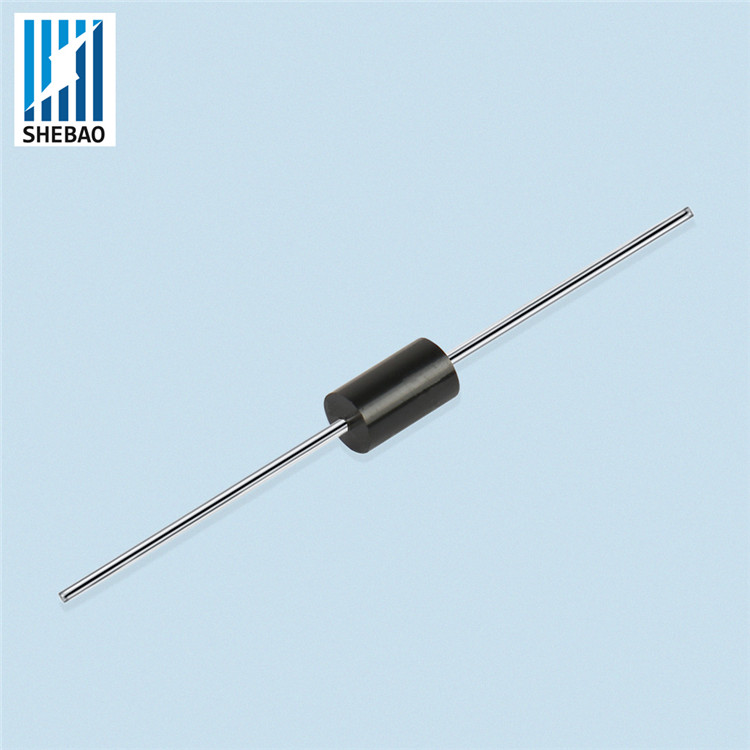

处理瞬时脉冲对元件损害的最好办法是将瞬时电流从感应元件引开。 TVS二极管在线路板上与被保护线路并联，当瞬时电压超过电路正常工作电压后，社保电子TVS二极管便产生雪崩，提供给瞬时电流一个超低电阻通路，其结果是瞬时电流透过二极管被引开，避开被保护元件，并且在电压恢复正常值之前使被保护回路一直保持截止电压。当瞬时脉冲结束以后，TVS二极管自动回覆高阻状态，整个回路进入正常电压。许多元件在承受多次冲击后，其参数及性能会产生退化，而只要工作在限定范围内，社保电子二极管将不会产生损坏或退化。TVS二极管采购：http://www.sbdz.com/a/products/fangleiqiyuanjian/shuntaidianyayizhigua/2017/0927/534.html
